В данном разделе собраны фотографии систем отопления показательных объектов.

Огромный референц лист от коттеджа до торгово-развлекательного центра.

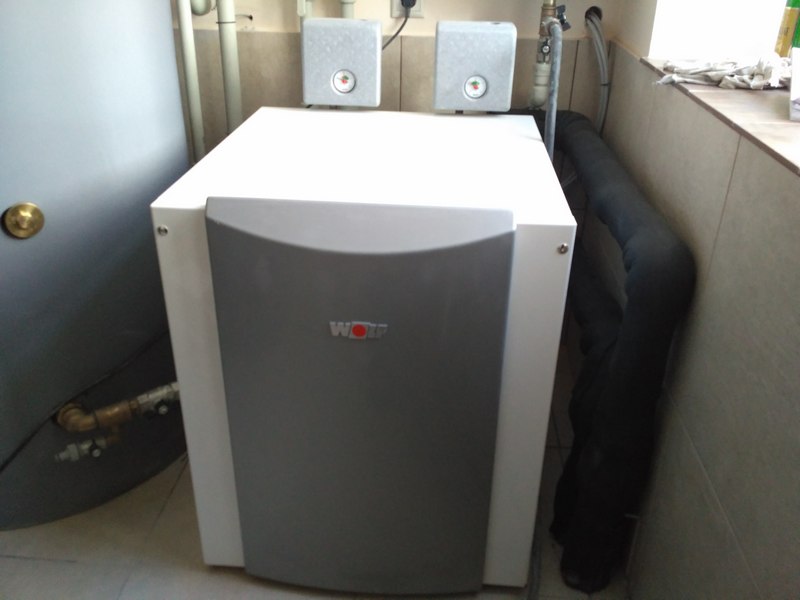

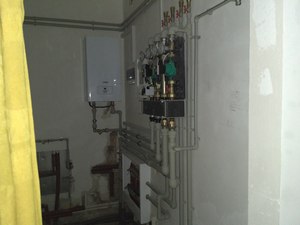

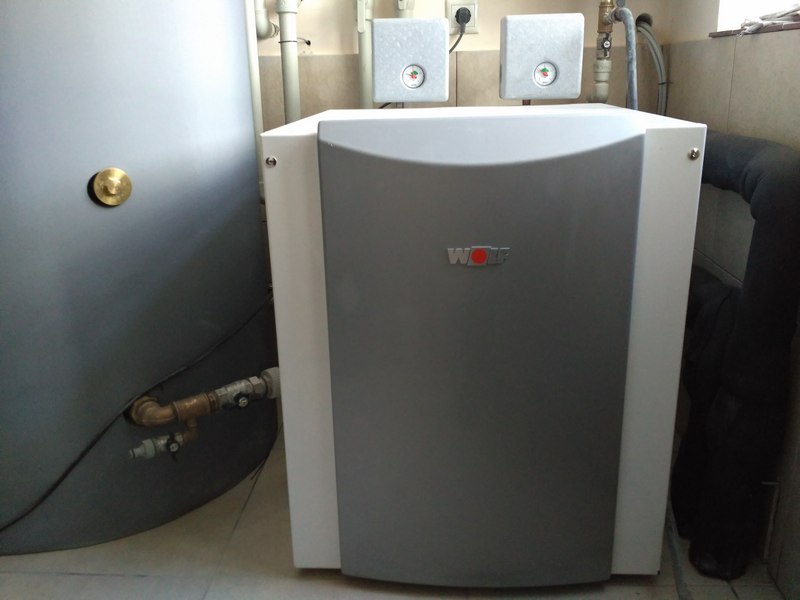

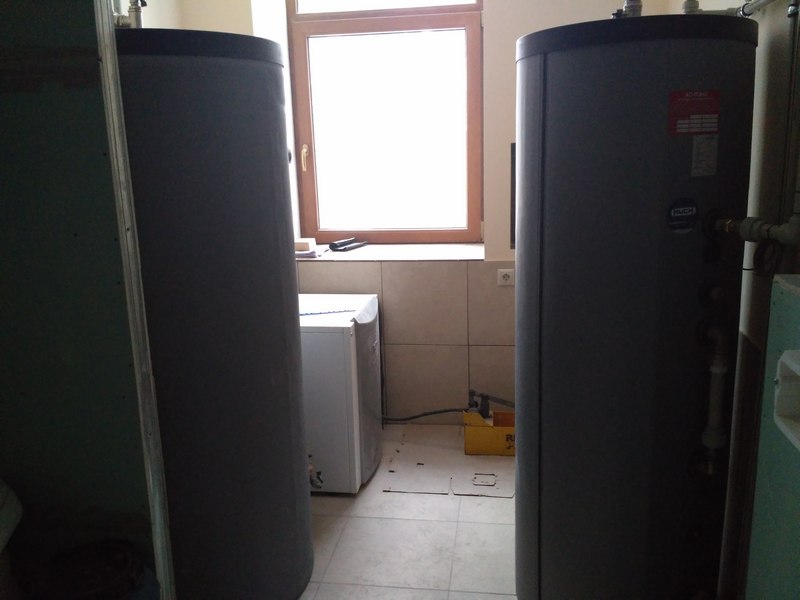

Тепловой насос WOLF 16 кВт рассол/вода. Коттедж 250м2, Черкассы. До модернизации дом отапливался газовым котлом Viessmann Vitopend и электро Protherm Скат (его можно увидеть на фото в углу) Монтаж выполнен нашим партнером http://bts.com.ua/

Тепловой насос имеет встроенный электротен 6 кВт, работает в бивалентном режиме с газовым котлом.
Система отопления : радиаторы и теплые полы. Установлен коллектор Meibes, насосы "частотники" Yonos Pico 25/1-6 вместо RS 25/6

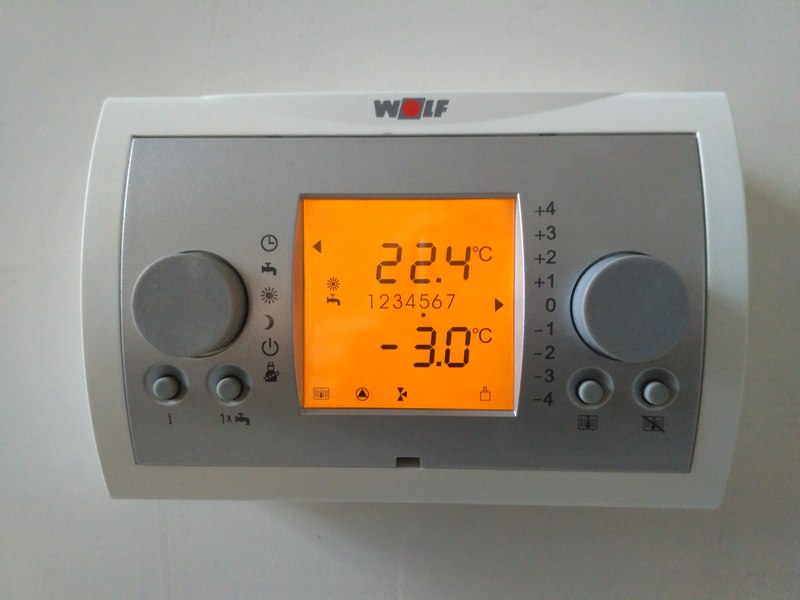

Управление контурами системы осуществляется в погодозависимом режиме автоматикой Wolf.

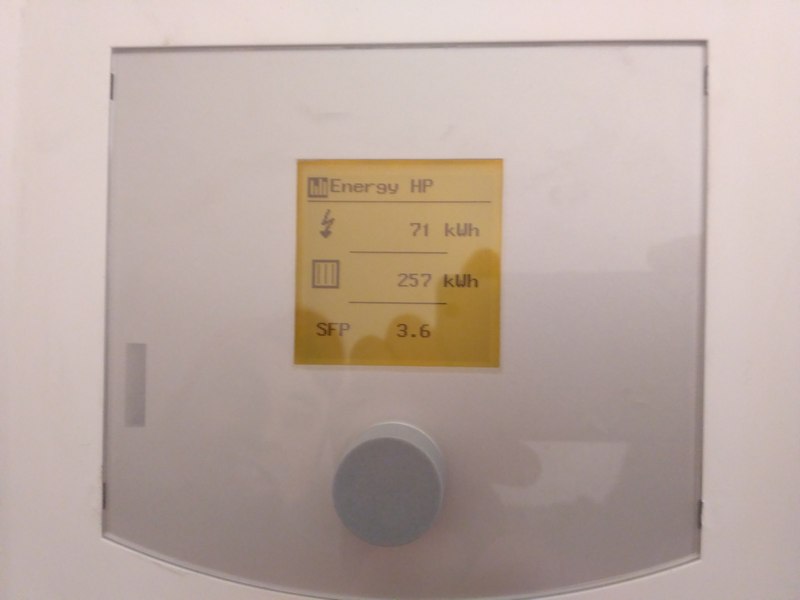

Настройка автоматики.

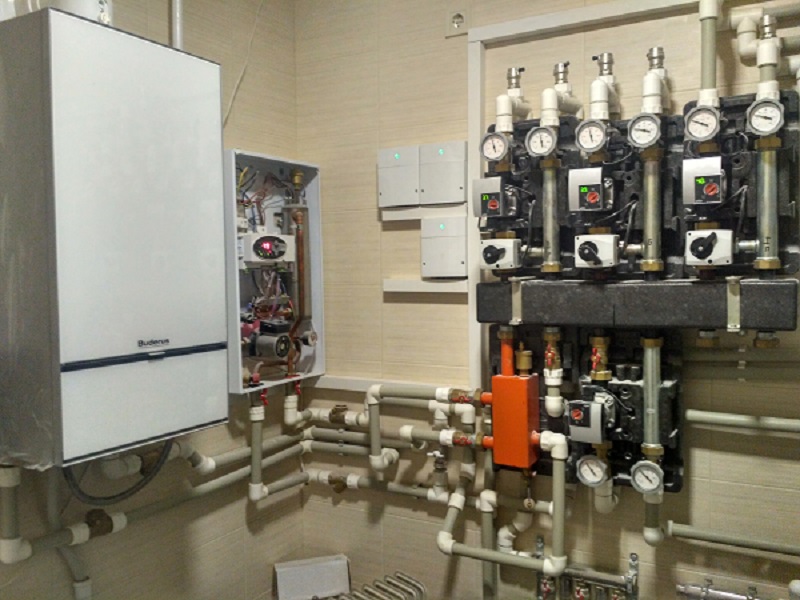

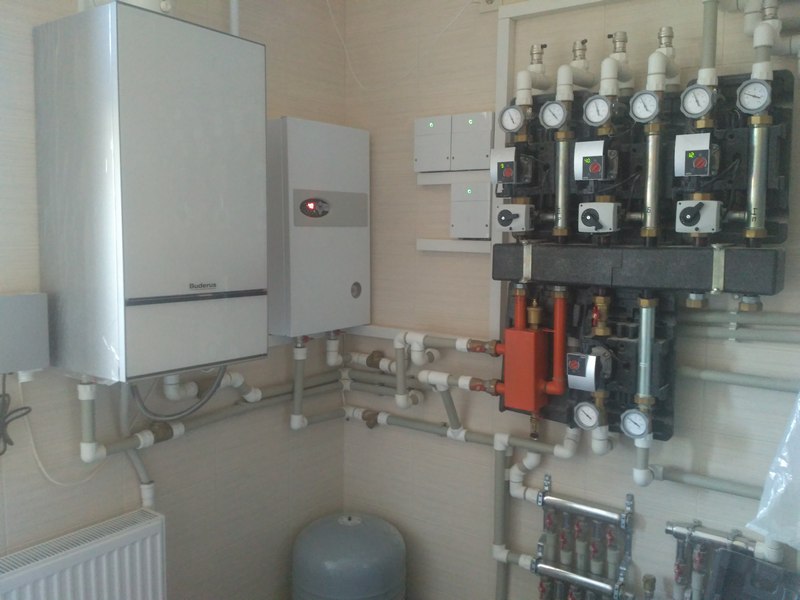

Коттедж 250м2, котел Будерус (Buderus), котел Коспел(Kospel) "до" и "после":
В этом доме работы по установке котла и гидравлика, выполнены не нашей организацией, см. рис.1
По задумке электрокотел должен был греть обратку газового котла. В результате некорректных действий творение немецких инженеров из фирмы Meibes было распилено нашим украинским разумом (см. подключение гидрострелки к коллектору до и после)
Естественно система корректно не работала в свзя с тем, что не было балланса по гидравлике
После наших реккомендаций гидрострелка была восстановлена и применена "классическая схема", когда подача газового соединяется с подачей электрического (не забудьте обратный клапан)
См рис.2
Пуско наладка и настройка системы выполнена нашей организацией.
При продаже гидро групп насосы были заменены на Yonos Pico, за что получили от заказчика большое человеческое спасибо
1 контур теплого пола, радиаторное отопление, баня и ГВС

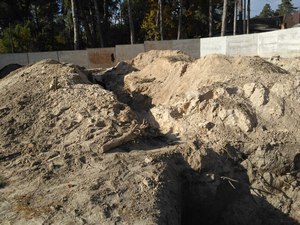

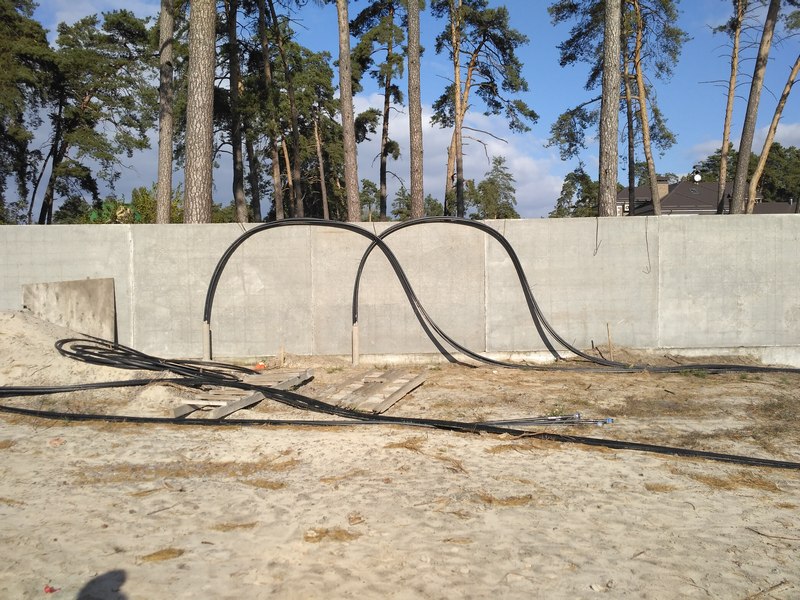

Грунтовые зонды теплового насоса рассол/вода, Viessmann 2x18 кВт:

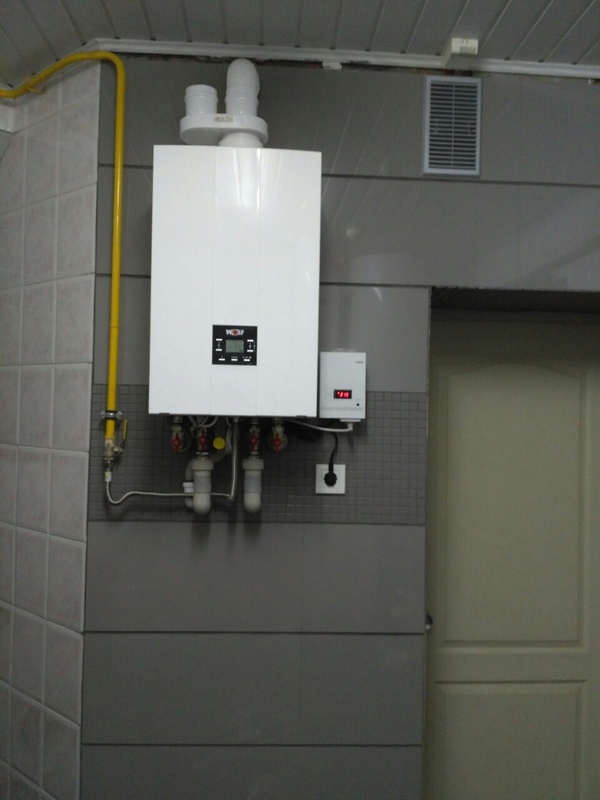

Котел Wolf 35кВт с раздельным дымоходом
На этом объекте старый добрый поедатель газа Viessmann Vitogas 100 был заменен на Wolf FGB-35кВт.
Обратите внимание на передалку гидравлического коллектора нашими специалистами :)
Дымоход был гильзован трубой Д80 Cordivari
Забор воздуха из помещения.

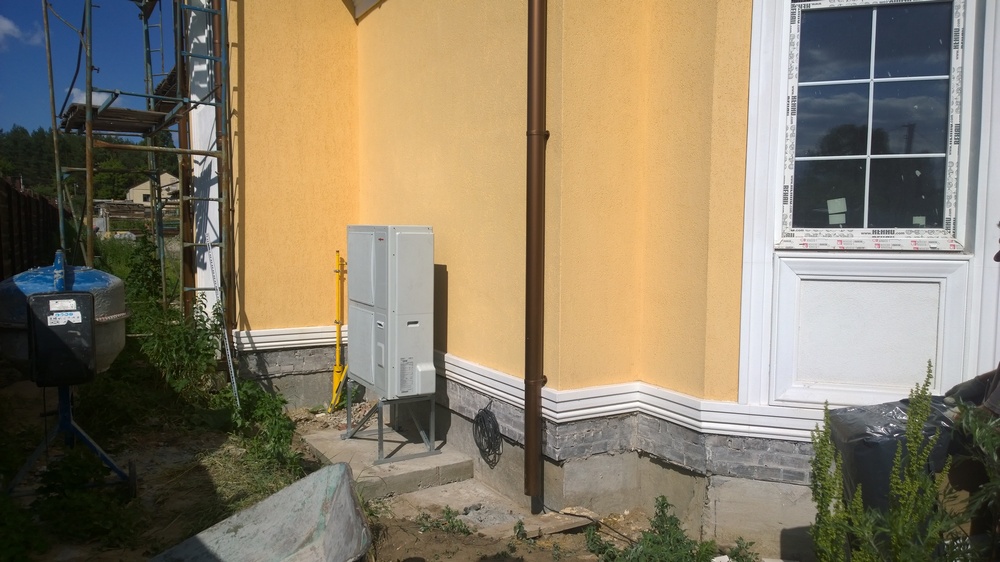

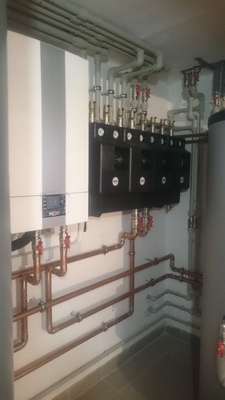

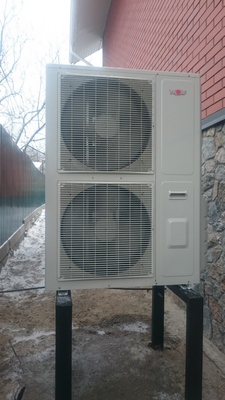

Тепловой насос Wolf 14 кВт, воздух/вода, сплит. Сумы. Монтаж http://arkodan.com/ - красиво.

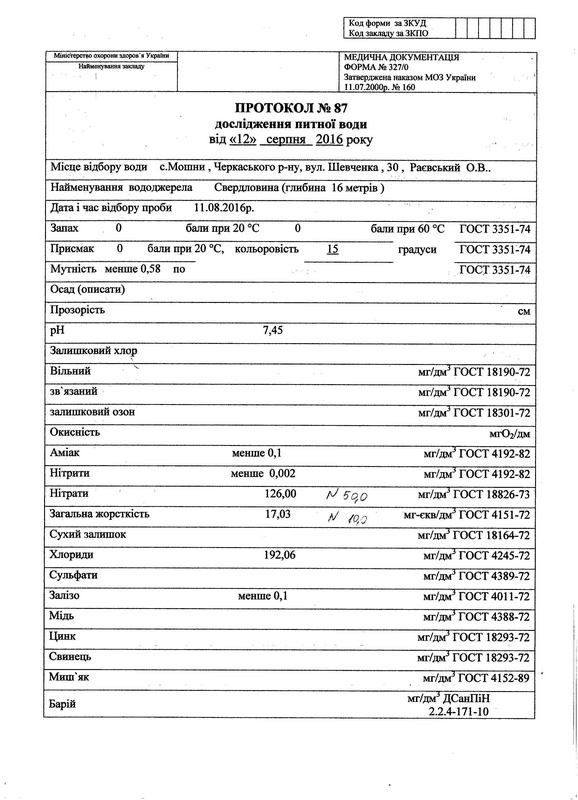

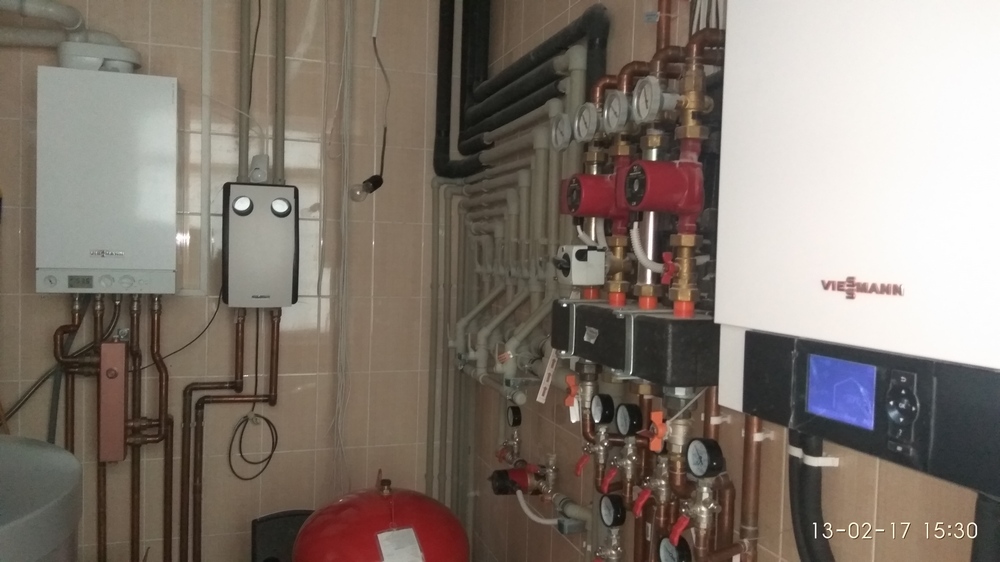

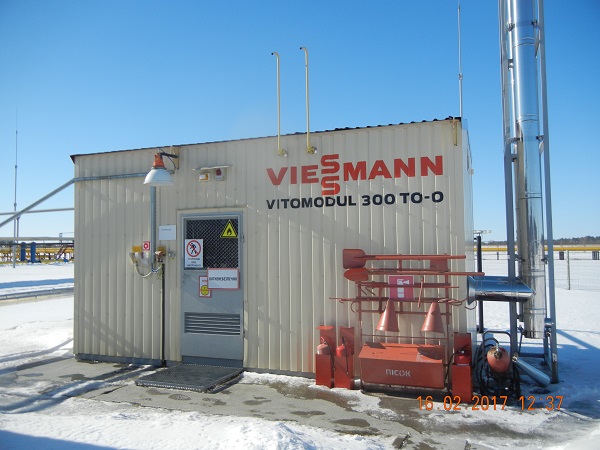

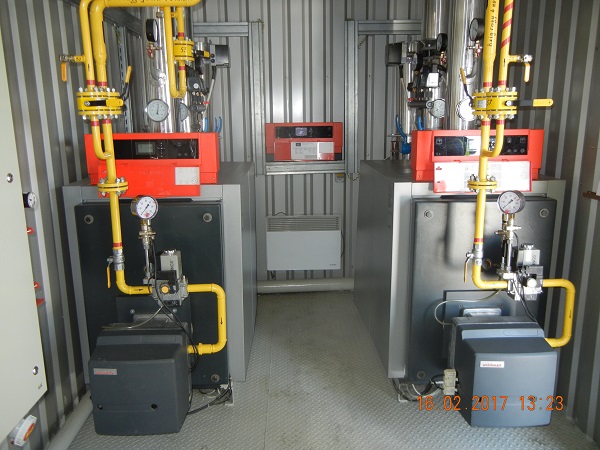

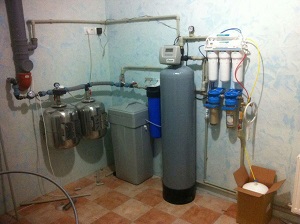

Установка водоподготовки Ecosoft (Экософт) + система обратного осмоса Тепловой насос Viessmann Vitocal 200-S+Vitodens 100 Киев. Монтаж eplast.com.ua Транспортабельная модульная котельная Viessmann Vitomodul Полтавская область, 300кВт, 2 котла Vitoplex 100.

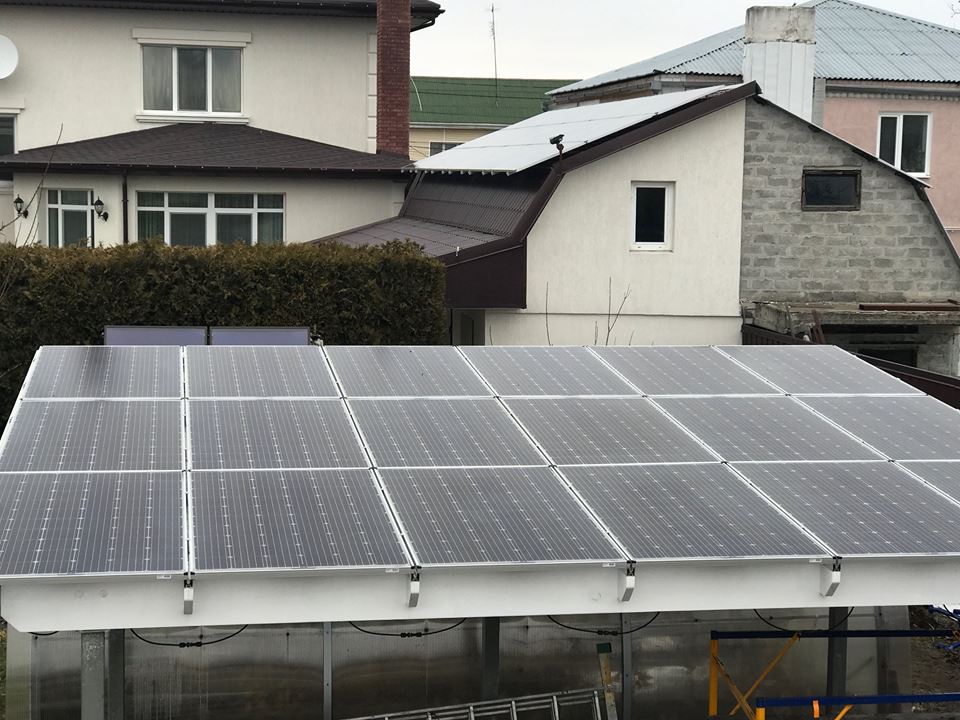

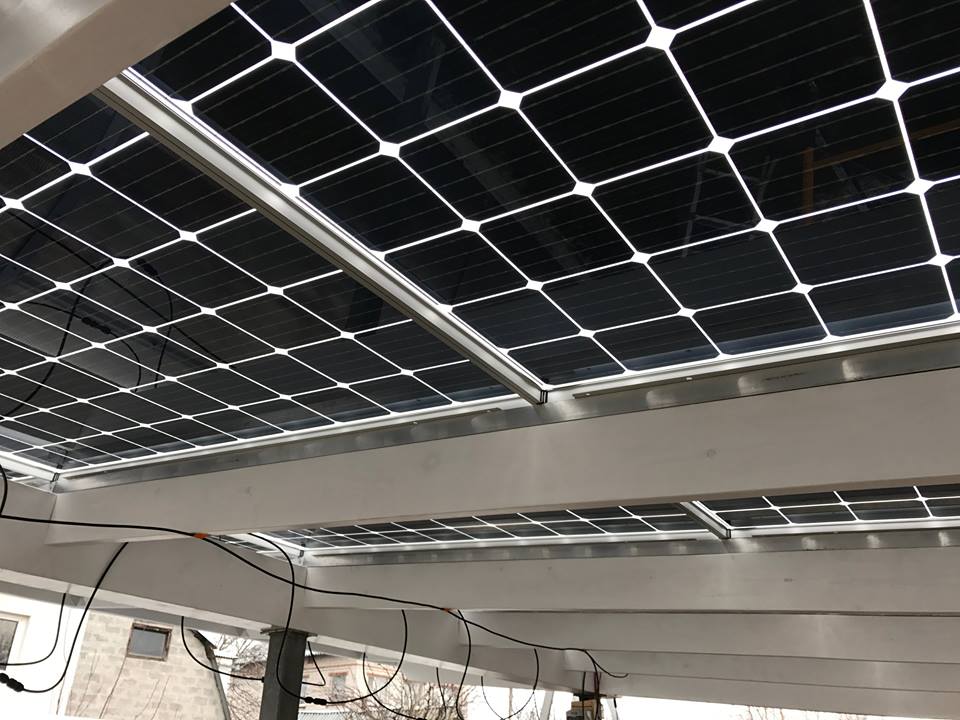

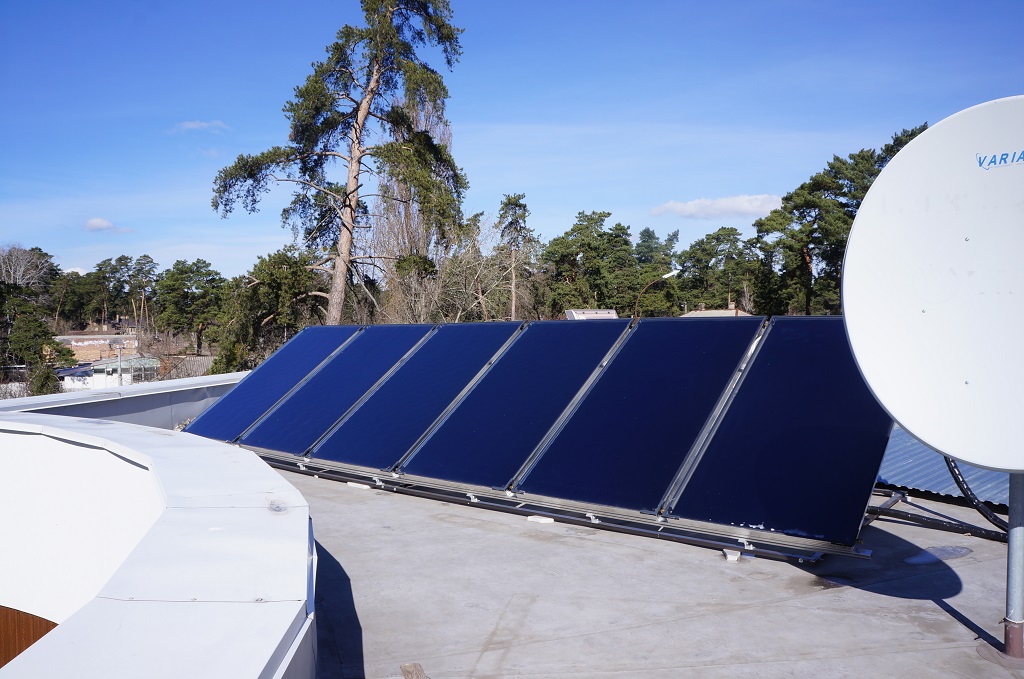

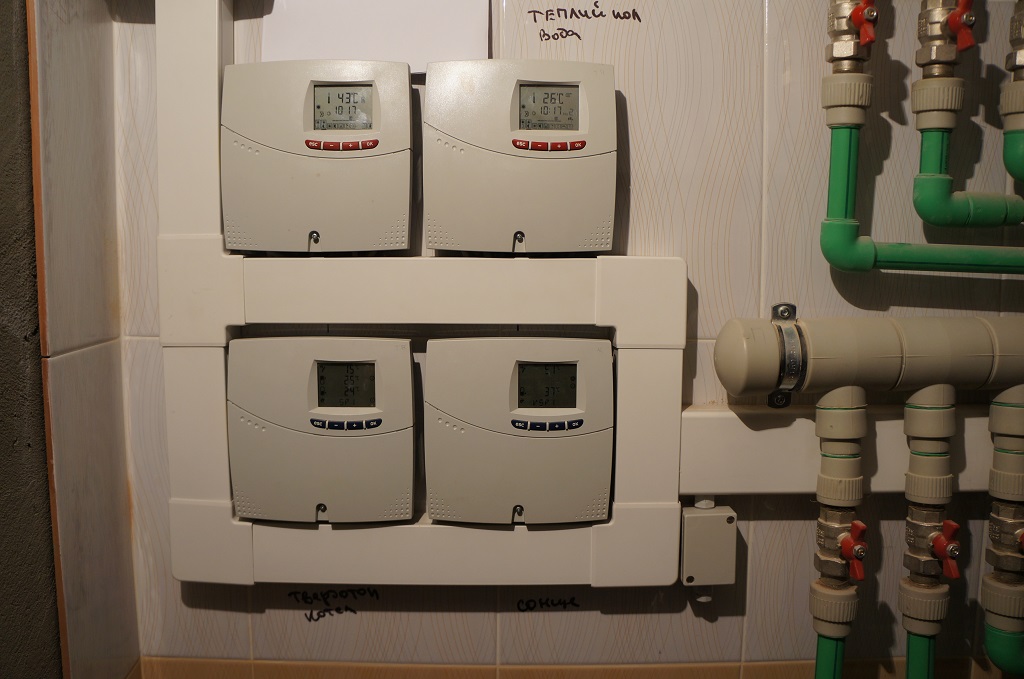

Солнечная станция 10 кВт панели Solar world Солнечные коллеторы Meibes и система автоматики. Черкассы. Дом с поддержкой системы отопления.
